軸流風機型號的含義

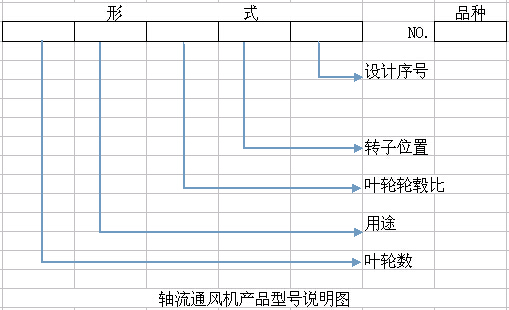

   在我國，對軸流式通風機系列產品的型號用形式表示，單機號產品的型號用形式和品種表示，型號組成及說明如圖所示。

   葉輪數代號：單級葉輪不表示，雙級葉輪用“2”表示
   用途代號：一般通風換氣用T表示
   葉輪輪轂比：葉輪底徑與外徑之比，取兩位整數
   轉子位置代號：臥式用“A”表示，立式用“B”表示。產品無轉子位置變化的可不表示。
   設計序號：表示第幾次設計，一般用“1,2”表示；如果有重復代號或派生型，用“I，II”表示
   機號：用葉輪直徑的分米表示。
例如：T30 NO.6
   T表示用途，一般通風換氣風機
   30表示葉輪輪轂比，是0.3
   NO.6表示機號是6，也就是葉輪直徑是600mm

   2K70-1 NO.18
   2表示兩個葉輪結構
   k表示用途，即礦井主扇引風機
   70表示葉輪輪轂比，為0.7
   1表示第一次設計
   NO.18表示葉輪直徑為1800mm

   T30I NO.6
   其他都和T30 NO.6一樣，就是I表示設計代號，為派生型代號，和2K70-1 NO.18中的1是一個意思，表示設計序號。
